Installatie handleiding
infrarood vloerverwarming
Alles wat je nodig hebt om infrarood vloerverwarming correct te installeren. Download de handleidingen, bekijk de stappen en stel je vraag als iets niet duidelijk is.
Zo installeer je infrarood vloerverwarming
Volg deze stappen voor een correcte en veilige installatie. Download de handleidingen hieronder voor alle details en technische specificaties.
Maak een legplan
Teken de ruimte op papier met de exacte afmetingen. Geef obstakels aan zoals vaste kasten en sanitair. Stuur je plattegrond via de offerte — wij maken gratis een legplan op maat.
Basisvloer controleren
Zorg dat de basisvloer volledig schoon, droog en vlak is. Hoogteverschillen van meer dan 3 mm per 2 meter wegwerken. Een ongelijke vloer kan schade veroorzaken.
XPS ondervloer leggen
Leg de XPS isolatieplaten naast elkaar op de basisvloer. Tape alle naden af met aluminiumtape. Laat 5 mm dilatatie langs alle muren.

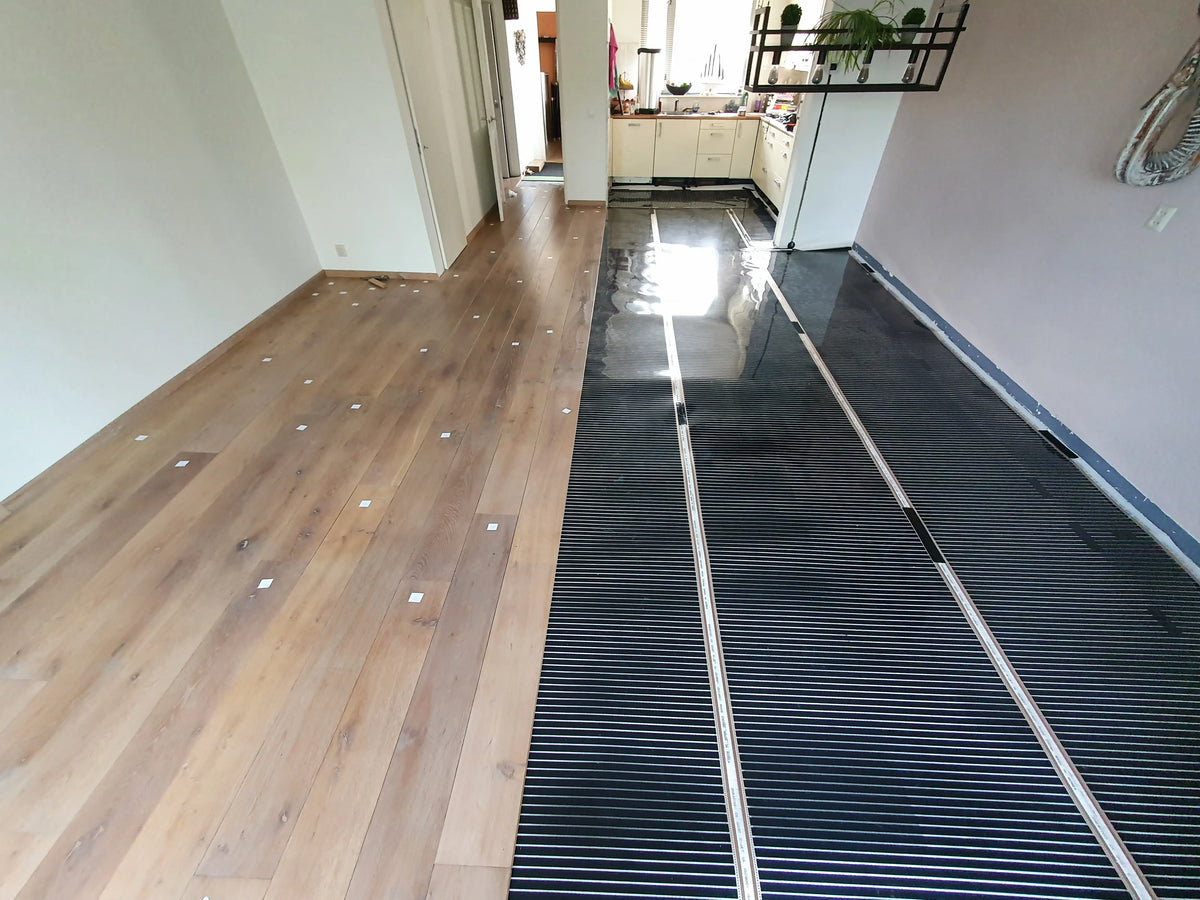

Verwarmingsfolie uitrollen
Rol de foliebanen uit op de XPS ondervloer volgens het legplan. Banen mogen naast of tegen elkaar — nooit overlappen. Minimaal 5 cm afstand van muren. Snij de bedrading weg in de XPS.
Vloersensor plaatsen
Leg de vloersensor van de thermostaat tussen de foliebanen op ±50 cm van de muur. Breng de sensorleiding via een beschermingsbuis naar de thermostaat locatie.
Folie aansluiten op thermostaat
Verbind de foliebanen via de bijgeleverde lasdozen en kabelklemmen. De elektrische aansluiting op de thermostaat en het groepenkast moet door een gecertificeerd elektricien worden uitgevoerd.
Afwerkvloer leggen en genieten
Leg de afwerkvloer direct op de verwarmingsfolie. Geen extra ondervloer boven de folie. Zet de thermostaat in en geniet van warme voeten.
Folie mag nooit overlappen. Overlappende folie veroorzaakt oververhitting en de garantie vervalt direct. Leg banen altijd naast of tegen elkaar.
Alle handleidingen
Download hieronder de handleiding voor de verwarmingsfolie of jouw thermostaat. Alle documenten zijn gratis als PDF beschikbaar.
Belangrijke regels bij de installatie
Houd je aan deze richtlijnen om de garantie te behouden en een veilige installatie te garanderen.
Folie NOOIT overlappen
De banen mogen naast of tegen elkaar — maar nooit over elkaar heen. Overlappende folie veroorzaakt oververhitting en de garantie vervalt direct.
Min. 5 cm afstand tot muren
Leg de folie minimaal 5 cm van alle muren vandaan. Dit voorkomt opwarming van de muurisolatie en geeft de folie ruimte.
Altijd thermostaat met vloersensor
Nooit aansluiten zonder thermostaat. De vloersensor bewaakt de maximale vloertemperatuur van 28°C. Zonder sensor overkromt de folie.
Max. 3.500W per thermostaat
Bij 100W/m² maximaal 35m² per thermostaat. Bij 160W/m² maximaal 21m². Grotere ruimtes verdelen over meerdere thermostaten.
Alleen knippen op kniplijn
De folie mag alleen worden ingekort op de aangewezen kniplijnen om de 2 cm in de lengterichting. De breedte kun je niet aanpassen.
Elektricien voor aansluiting
De elektrische aansluiting op de thermostaat en het groepenkast is wettelijk verplicht door een gecertificeerd elektricien.
Wij helpen je graag verder
Staat je vraag niet in de handleiding? Neem contact op via de offerte of stuur een mail naar info@carbonheating.nl. Wij reageren binnen 1–2 werkdagen.
